1、項目名稱（化工行業）
宜昌某化工科技公司有機廢氣淨化項目


2、廢氣參數（甲方提供）

    主要成分：酸性廢氣、VOCs

    廢氣風量：20000Nm³/h


    廢氣濃度：≤1000mg/m3

    廢氣溫度：10-30℃

    其他工況：24小時連續工作


3、工藝流程

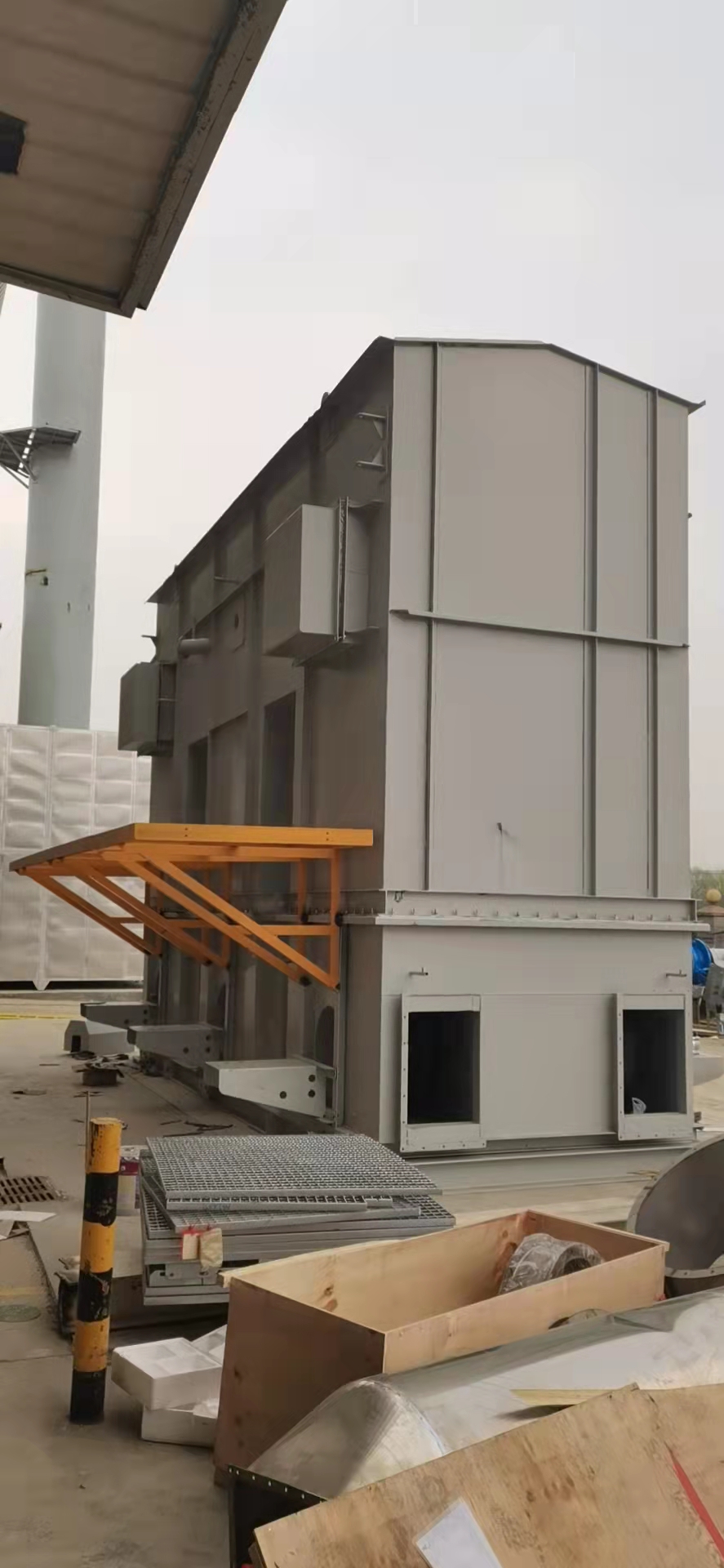

蓄熱式熱氧化旋轉式廢氣處理(治理)裝置

產品能解決什麽
蓄熱式熱氧化廢氣處理(治理)裝置旋轉式:適用於製藥、印刷包裝、石化行業、塗裝行業、化工、橡膠、塗包線、塗布、汽車、輪胎等可燃廢氣氧化分解及餘熱回收，實現淨化空氣，降低生產成本。


設備簡介
RTO，也稱蓄熱式焚燒爐。其原理是在高溫下將可燃廢氣氧化分解成對應的氧化物和水，從而淨化廢氣，並回收廢氣分解時所釋放出來的熱量。旋轉 RTO 是在塔式RTO 的結構基礎上，  技術迭代進步出的一種新型 RTO，這種旋轉式的RTO 蓄熱室采用圓形布局，並使用了一個旋轉配氣閥取代了所有的提升切換閥，因此取名為“旋轉 RTO”。


設備工藝
旋轉 RTO 焚燒爐是結合了國外先進技術自主設計研發的一種高效有機廢氣治理設備，其安全性、穩定性、經濟性都達到了進口產品的標準，設備主體結構由高溫氧化室、兩個陶瓷蓄熱體和四個切換閥門組成。
當有機廢氣進入蓄熱體A 後，蓄熱體A 放熱，有機廢氣被加熱到 800℃左右後在高溫氧化室燃燒，燃燒後的高溫潔淨氣體通過蓄熱體B；蓄熱體B 吸熱， 高溫氣體則被蓄熱體 B 冷卻後，通過切換閥排放，經過一段時間，有機廢氣從蓄熱體 B 進入，蓄熱體 B 放熱加熱廢氣，廢氣被氧化燃燒後通過蓄熱體 A，蓄熱體A 吸熱，高溫氣體 被冷卻後通過切換閥排放。
旋轉式 RTO 通過這樣周期性地切換，就可連續處理有機廢氣，同時無需或少量補充能量，有效地節約能量。當 VOC 濃度達到 450ppm 時，不需要額外 的燃料消耗，如 VOC 濃度更高，還可進行二次餘熱回收，將廢氣當燃料，變廢為寶，從降低了生產成本。餘熱回收可以選擇：熱風、熱水、蒸汽和導熱油。
本產品不產生 NOx 等二 次汙染，處理風量範圍大，適用於塗裝、石油及化工、油漆生產及噴漆、印刷、電子元件及電線、農藥及染料、醫藥、顯像管、膠片、磁帶等領域。


設備的主要優勢
淨化效率高達 99.5%，熱效率高達 95% 以上；
設備結構緊湊，整體占地麵積比多塔式大幅縮小； 設備關鍵部件采用進口品牌，整機使用壽命長；
PLC 全自動化控製，操作簡單，智能方便；
旋轉 RTO 隻有一個燃燒室，散熱麵積減小，節約能耗；
采用旋轉閥，連續均速運行，進氣、排氣連續，管道壓力波動小， 廢氣不倒灌，車間氣味幾乎沒有。
